СХЕМОТЕХНИКА АВТОМАТИЗИРОВАННЫХ ИНДИВИДУАЛЬНЫХ ТЕПЛОВЫХ ПУНКТОВ
(зависимое присоединение системы отопления)

Тепловые схемы АИТП можно разделить по технологии на два вида.


А. Тепловые схемы АИТП, в которых обеспечивается постоянство расхода сетевой воды.

Пример схемы с постоянным расходом сетевой воды:


Б. Тепловые схемы АИТП, в которых расход сетевой воды изменяется.

Рекомендации по выбору безэлеваторной тепловой схемы для регулирования температуры воды в системе отопления

Здесь приведено четыре схемы: таково количество комбинаций с двумя факторами. Один из них – взаимное расположение температурного графика прямой сетевой воды и температурного графика подачи системы отопления. Если у этих графиков есть хотя бы одна общая точка, то при регулировании должна быть возможность уменьшения подмеса до нуля. Считаю, что такая возможность должна быть даже при повышении перепада давления в теплосети относительно номинальной величины и при повышении Kv системы отопления относительно расчётной величины. Для реализации этого необходимо задействовать трёхходовой клапан.
Ещё один фактор – это соотношение располагаемого перепада давления и перепада давления, требуемого для системы отопления. Дело в том, что при наличии располагаемого перепада давления, превышающего требуемый для системы отопления, было бы логично использовать его для получения циркуляции. Тогда дополнительный насос понадобится с производительностью уже не на весь расход в системе отопления, а на меньший: только на подмес (насос на перемычку). Но при этом нужно учесть следующее. Из-за излома температурного графика теплосети может потребоваться подмес порядка 90%. То есть максимальный расход у насоса, установленного на перемычке, будет почти такой же как у насоса, установленного в подающем или обратном трубопроводе системы отопления. Кроме того, желательно, чтобы насос на перемычке был с пологой характеристикой. Ну и наконец, в случае самопроизвольного выключения насоса на перемычке в систему отопления пойдёт значительно больше прямой сетевой воды (“неразбавленной”), чем пошло бы в схеме с насосом в трубопроводе системы отопления.

♦ Условия №1: температурный график прямой сетевой воды лежит выше всего температурного графика подачи системы отопления;
располагаемый перепад давления для системы отопления (после водоподогревателя ГВС) превышает её расчётный перепад давления более чем на 0,3 кгс/см2.
Рекомендую для регулирования расхода сетевой воды использовать двухходовой клапан (поддержание заданной температуры воды в системе отопления), для подмеса – рассмотреть возможность применения схемы с насосом на перемычке.
Альтернативное местоположение насоса – в подающем или обратном трубопроводе системы отопления. Если напор обратной сетевой воды обычно не опускается ниже величины “расчётное сопротивление системы отопления плюс высота системы отопления, плюс пять метров водяного столба”, то предпочтительное местоположение этого насоса – в обратном трубопроводе системы отопления (там ниже температура перекачиваемой воды).
Другой вариант регулирования. Двухходовой клапан путём изменения расхода сетевой воды поддерживает заданный перепад давления на выводах системы отопления. Насос на перемычке, имеющий частотно-регулируемый электропривод, поддерживает заданную температуру воды в системе отопления.

♦ Условия №2: нет такого, что температурный график прямой сетевой воды лежит выше всего температурного графика подачи системы отопления (знак “равно” на рисунке – это упрощение, сделанное для наглядности);
располагаемый перепад давления для системы отопления (после водоподогревателя ГВС) превышает её расчётный перепад давления более чем на 0,3 кгс/см2.
Рекомендую для регулирования расхода сетевой воды использовать трёхходовой клапан (поддержание заданной температуры воды в системе отопления), для подмеса – рассмотреть возможность применения схемы с насосом на перемычке.
Альтернативное местоположение насоса – в подающем или обратном трубопроводе системы отопления. Если напор обратной сетевой воды обычно не опускается ниже величины “расчётное сопротивление системы отопления плюс высота системы отопления, плюс пять метров водяного столба”, то предпочтительное местоположение этого насоса – в обратном трубопроводе системы отопления (там ниже температура перекачиваемой воды).
Другой вариант регулирования. Двухходовой клапан путём изменения расхода сетевой воды поддерживает заданный перепад давления на выводах системы отопления. Насос на перемычке, имеющий частотно-регулируемый электропривод, поддерживает заданную температуру воды в системе отопления.

♦ Условия №3: температурный график прямой сетевой воды лежит выше всего температурного графика подачи системы отопления;
располагаемый перепад давления для системы отопления (после водоподогревателя ГВС) не превышает её расчётный перепад давления более чем на 0,3 кгс/см2.
Рекомендую для регулирования расхода сетевой воды использовать двухходовой клапан, для подмеса – насос в подающем или обратном трубопроводе системы отопления.
Если напор обратной сетевой воды обычно не опускается ниже величины “расчётное сопротивление системы отопления плюс высота системы отопления, плюс пять метров водяного столба”, то предпочтительное местоположение этого насоса – в обратном трубопроводе системы отопления (там ниже температура перекачиваемой воды).

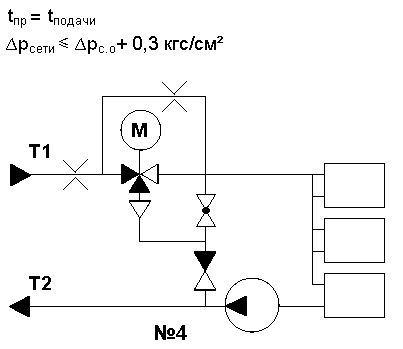

♦ Условия №4: нет такого, что температурный график прямой сетевой воды лежит выше всего температурного графика подачи системы отопления (знак “равно” на рисунке – это упрощение, сделанное для наглядности);
располагаемый перепад давления для системы отопления (после водоподогревателя ГВС) не превышает её расчётный перепад давления более чем на 0,3 кгс/см2.
Рекомендую для регулирования расхода сетевой воды использовать трёхходовой клапан, для подмеса – насос в подающем или обратном трубопроводе системы отопления.
Если напор обратной сетевой воды обычно не опускается ниже величины “расчётное сопротивление системы отопления плюс высота системы отопления, плюс пять метров водяного столба”, то предпочтительное местоположение этого насоса – в обратном трубопроводе системы отопления (там ниже температура перекачиваемой воды).

Чертежи тепловых схем, соответствующие вышеописанным “условиям”:



На этих схемах уменьшением диаметра перемычки показано предполагаемое дросселирование. Байпас предусмотрен на случай остановки сетевого насоса: открывание крана повысит расход в системе отопления и тем самым увеличит противодействие замерзанию воды.

Результаты некоторых расчётов смешения по схемам №1...№4 –


Другие схемы с непостоянным (со значительно изменяющимся) расходом сетевой воды:
