Реле поляризованные

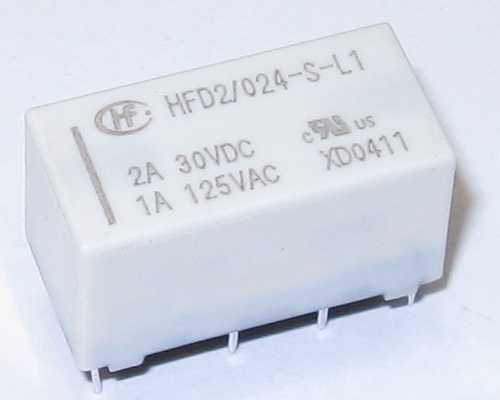

Реле поляризованное HFD2/024-S-L1 (“HongFa”)
Номинальное напряжение обмотки – 24 В.
Буква “S” в наименовании реле означает “sensitive type”: сопротивление его обмотки – 7,68 кОм.
При управляющем напряжении 60 вольт можно использовать два таких реле, соединив их обмотки последовательно. Добавочный резистор – “0,125–3,6 кОм±10%”. Все четыре контактные группы целесообразно запараллелить для повышения их нагрузочной способности. Лучше это сделать с выравниванием токов: используя три набора проводов, присоединить одноимённые выводы к объединяющей их точке проводами одной и той же длины (всего 3×4 отрезков).
|

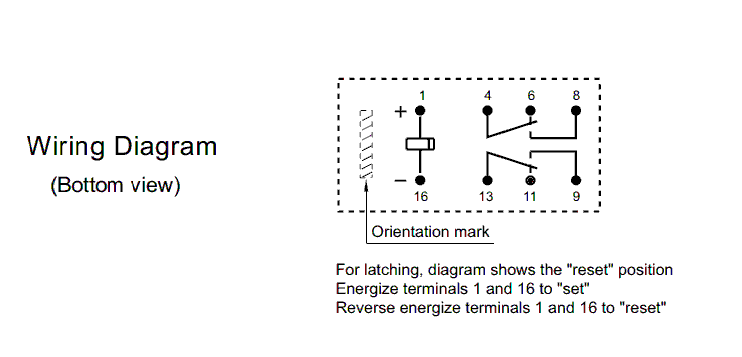

Цоколёвка реле (вид со стороны выводов):
П р и м е ч а н и е – На этом рисунке схематично изображено одно из двух возможных состояний контактов. Подача управляющего напряжения с полярностью “плюс на вывод 1” устанавливает состояние “вывод 4 переключён на вывод 8, вывод 13 – на вывод 9”.
| HFD2. Subminiature DIP relay |
HFD2.pdf |
60 кБ |
|
|
