При работе бытового котла естественным теплоаккумулятором является отапливаемое здание и то, что в нём находится. Но поскольку во время топки котла дровами и углём генерируемая им тепловая мощность может часами превышать мощность, требуемую для системы отопления, то во избежание “перетопа” или закипания воды желательно включить в тепловую схему хоть какой-то теплоаккумулятор. Далее рассмотрим использование напорного водяного теплоаккумулятора (со стратификацией).

Широко известна тепловая схема “ТТ + ТА”, в которой котёл, теплоаккумулятор и потребитель тепла соединены параллельно. Схема представляет собой два контура со своими насосами, имеющие общий участок – теплоаккумулятор (ТА). Этот участок является замыкающим (как “гидравлическая стрелка”). Если расход воды в контуре системы отопления выше чем в котловом, может произойти то, что у “гидравлической стрелки” называют опрокидыванием потока – перепуск обратной воды в подачу. У ТА это была бы “разрядка”, если бы он был предварительно “заряжен”. Конечно же, во избежание этого явления можно изначально задаться завышенным расходом воды в котловом контуре. Но впоследствии в случае какого-либо изменения системы отопления с повышением её пропускной способности (например, из-за её расширения) вновь возникнет угроза нештатного понижения температуры подачи системы отопления.

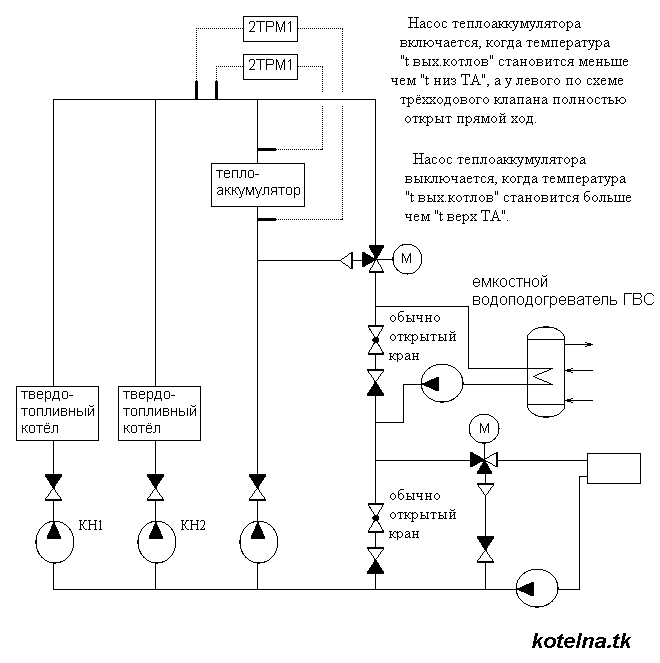

Особенность предлагаемой схемы состоит в том, что ТА становится предвключенным по отношению к системе отопления на время своей зарядки. Благодаря автоматике регулирования при розжиге и прогреве котла остывший ТА “заряжаться” не будет – в первую очередь теплоноситель пойдёт к водоподогревателю и в систему отопления:

Разрядка ТА выполняется насосом, установленным в его ветви и специально включаемым. При разрядке произойдёт лишь небольшое понижение расхода воды через котёл: остывающий котёл (пока не выключился его насос) и ТА – оба будут отдавать тепло системе отопления. Так как разрядка ТА запускается автоматикой, то вышеупомянутый паразитный перепуск, вызывающий нештатное понижение температуры подачи системы отопления, просто невозможен.

Описание работы автоматики регулирования (помимо котловой)

Электронный ПИД-регулятор правого по схеме трёхходового клапана поддерживает температуру воды на выходе этого клапана по отопительному графику, на который спроектирована система отопления.

Левый по схеме трёхходовой клапан управляется поочерёдно двумя электронными ПИД-регуляторами (это может быть два канала одного ТРМ32) и поддерживает температуру воды на выходе этого клапана по повышенному отопительному графику или по его излому. Переключение сервопривода с канала “ТºОТОП.” на канал “ТºГВС” происходит при температурах наружного воздуха выше температуры точки излома (ТРМ1), одновременно с пуском насоса греющей воды емкостного водоподогревателя.

В случае недопустимо низкой температуре воды на входах котлов приоритетным режимом работы для обоих трёхходовых клапанов становится её повышение. На сервопривод левого трёхходового клапана подаётся непрерывная команда “открыть прямой ход”, а на сервопривод правого – прерывистая (импульсы) “закрыть прямой ход” (открыть подмес).

Дополнительно для трёхходового клапана системы отопления нужно предусмотреть управление с ещё более высоким приоритетом. При повышении температуры воды на выходе твердотопливного котла до аварийно высокой величины (например, до 100 градусов) на сервопривод этого клапана должна пойти непрерывная команда “открыть прямой ход на систему отопления” (закрыть подмес).

Насос теплоаккумулятора выключается, когда температура “t выхода котлов” становится больше чем “t верха ТА”.

Насос теплоаккумулятора включается, когда температура “t выхода котлов” становится меньше чем “t низа ТА”, а у левого по схеме трёхходового клапана полностью открыт прямой ход.
