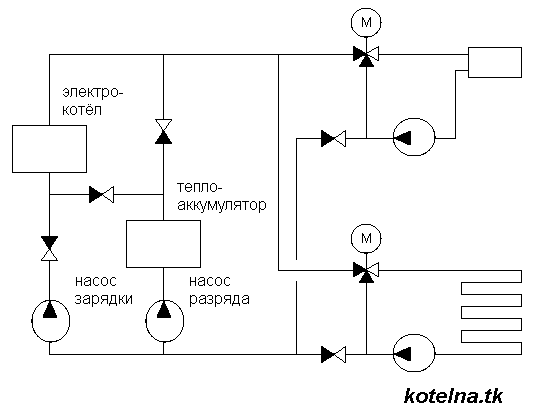

Тепловая схема с электрокотлом, который заряжает теплоаккумулятор во время ночного понижения цены электроэнергии:

Напор насоса зарядки выбирают для циркуляции в контуре с теплоаккумулятором.

Насос разряда включен тогда, когда выключен насос зарядки. Насос разряда необходим, в первую очередь, для закрывания обратного клапана, стоящего на выходе насоса зарядки. Требуемый напор насоса разряда – 1–2 м вод.ст.
