Предлагаемая тепловая схема – последовательное соединение двух котлов. Главное её преимущество перед параллельной схемой состоит в том, что при запуске дополнительного насоса (котла) напоры складываются, что даёт увеличение расхода воды через каждый котёл по сравнению с его работой в одиночку. При параллельном соединении насосов (котлов) запуск дополнительного насоса, наоборот, вызывает уменьшение расхода воды через каждый котёл по сравнению с его работой в одиночку.

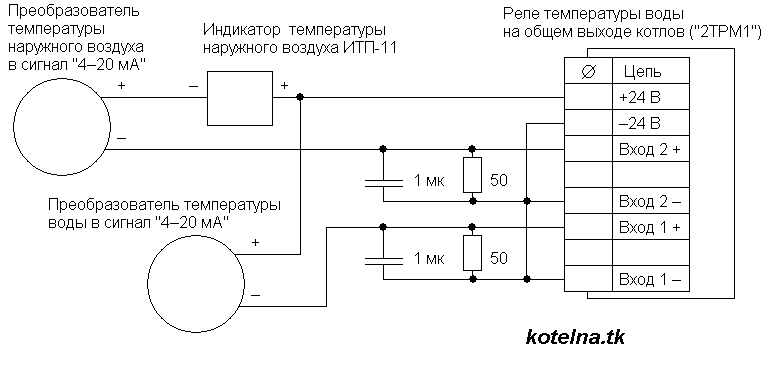

В первую очередь работает электрокотёл. Его насос запускают суточный таймер или контроллер “Кситал GSM-12T”. Включение самого электрокотла выполняет двухпозиционный регулятор “старый” 2ТРМ1 (“Овен”) для поддержания температуры воды на общем выходе котлов по прямолинейному температурному графику: (2 котла с одноступенчатыми горелками). Там преобразователь температуры наружного воздуха с токовым выходом через “старый” 2ТРМ1 задаёт температуру теплоносителя.

На общем выходе котлов (в подающем трубопроводе системы отопления) необходимо предусмотреть металлический участок для установки накладного датчика температуры (преобразователя температуры с токовым выходом).

Контроллер “Кситал GSM-12T” запускает и жидкотопливный котёл, но уже с целью поддержания заданной температуры внутреннего воздуха (минимальной):

Дополнительное влияние на заданную температуру воды может потребоваться для перевода системы отопления в режим экономии или просто для ночного понижения. Реализация этого просматривается путём воздействия на тот же “Вход 2”. Подразумевается переключение между двумя линейными зависимостями “сила тока – tнв”: между двумя прямыми. Прямая для ночного понижения должна быть не только смещена, но и, наверное, идти чуть-чуть круче (по расчёту разница получается в третьем знаке коэффициента наклона). Что касается схемотехники, то там возможны различные подходы: переключение силы тока и переключение датчиков тока.

Переключение силы тока.

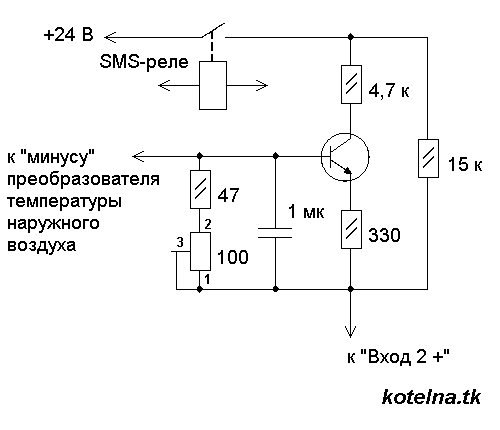

Пример:

В этой схеме подстроечный потенциометр предназначен для точной установки минимального добавочного токового сигнала (добавочной силы тока, требуемой при tнв1). Реостатное включение этого потенциометра выполняют таким образом, что поворачивание вала вправо приводит к уменьшению сопротивления.

Переключение датчиков тока.

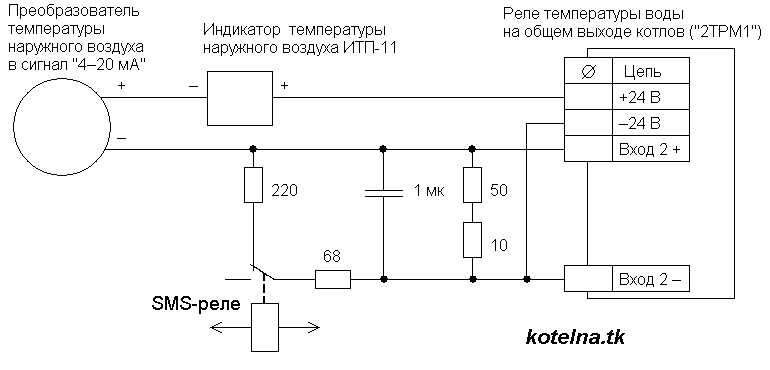

Пример схемы на реле с нормально замкнутыми контактами:

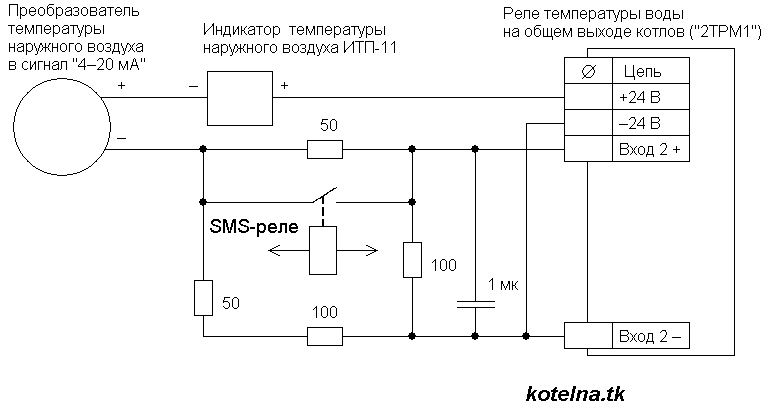

Пример схемы на реле с нормально разомкнутыми контактами (предпочтительный вариант):

В этой схеме есть две параллельные ветви с резисторами. По сопротивлению они идентичны: сопротивление каждой равно “Rдоб + 100 Ом”. При необходимости переключения на большее понижение температуры следует в обеих ветвях одинаково увеличить сопротивление добавочных резисторов (верхних по схеме). Например, в расчёте на дежурное отопление ветви могут быть уже не 150-омными, а 250-омными: “150 Ом + 100 Ом”.
