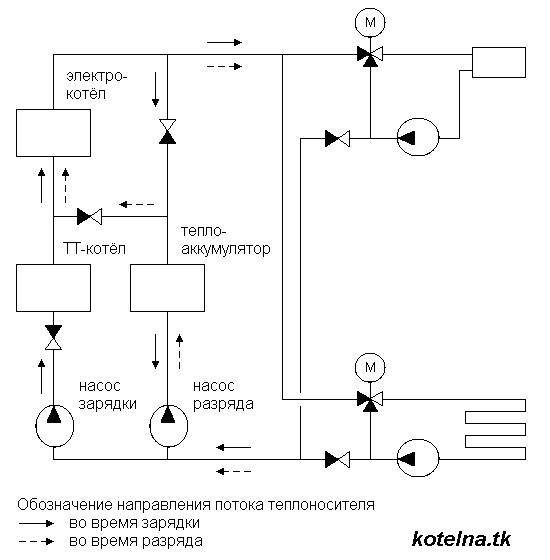

Предлагаемая тепловая схема:

Описание работы

Заданную температуру воды на входе твердотопливного котла (далее это “ТТ-котёл”) поддерживает трёхходовой клапан – регулятор температуры прямого действия.

Потоки теплоносителя в режимах “зарядка теплоаккумулятора” и “разряд теплоаккумулятора” переключаются с помощью насоса и двух шаровых кранов с электроприводом. Вместо этой пары кранов можно использовать переключающий трёхходовой клапан.

Кран зарядки теплоаккумулятора открыт (кран разряда закрыт), когда допустима его зарядка: работает ТТ-котёл или электрический котёл во время ночного понижения цены электроэнергии:

Признак работы ТТ-котла – температура воды в нём (температура корпуса котла) на 15 градусов выше чем “t обр системы отопления”, или температура дыма выше 120 градусов. Признак прекращения работы ТТ-котла – температура воды в нём (температура корпуса котла) ниже чем “t обр системы отопления + 5 градусов”, или температура дыма ниже 70 градусов.

В режиме “разряд теплоаккумулятора” кран разряда открыт (кран зарядки закрыт), включен насос разряда.

Насос электрокотла включен, когда включен электрокотёл.

Такую схему управления можно собрать на “старом” 2ТРМ1 и двух-трёх промежуточных реле.

С помощью ещё одного “старого” 2ТРМ1 можно сделать регулирование температуры воды на выходе электрокотла по прямолинейному температурному графику: (Котёл с одноступенчатой горелкой и электрокотёл). Там преобразователь температуры наружного воздуха с токовым выходом через “старый” 2ТРМ1 задаёт температуру теплоносителя.

Что касается контуров потребителей, то в них выполняется обычное качественное регулирование.

При повышении температуры воды на выходе ТТ-котла до аварийно высокой величины (например, до 100 градусов) на сервопривод трёхходового клапана контура отопительных прибор должна приоритетно пойти непрерывная команда “открыть прямой ход на отопительные приборы” (закрыть подмес).

Напоры котловых насосов выбирают для циркуляции в контуре с теплоаккумулятором.

Насос разряда необходим, в первую очередь, для закрывания обратного клапана в обводной линии (нижнего по схеме). Его требуемый напор – 1–2 м вод.ст.

Несколько слов о ГВС. Добавление емкостного водоподогревателя не сильно усложнит тепловую схему. Как обычно, я предлагаю сделать его предвключенным:

Шаровой кран на замыкающем участке должен открываться одновременно с пуском насоса греющей воды.
