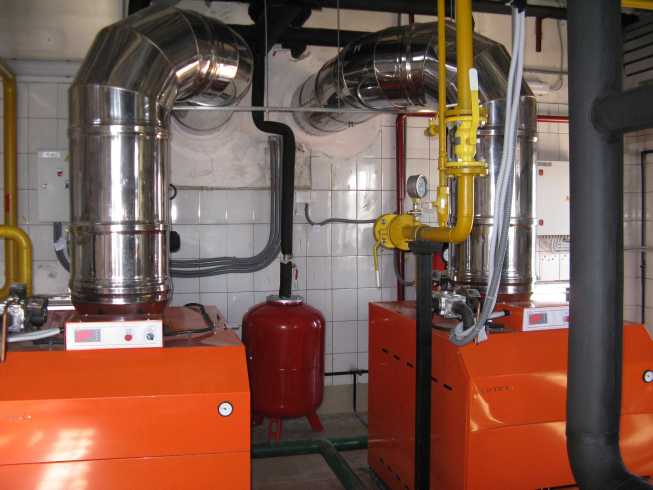

Довольно распространённая конструкция подовой горелки – огневые трубы, в которых происходит предварительное смешение газа и воздуха (инжекция воздуха). Иногда такие горелки стоят в котлах с дымоходами завышенной характеристики сопротивления.

Последнее обстоятельство становится предпосылкой для проскока пламени внутрь огневых труб. Проскок происходит при скачкообразном росте давления продуктов горения над горелкой: это появление факела основной горелки (включение первой ступени) и скачкообразное увеличение факела до “Большого горения” (включение второй ступени). Явление сопровождается рокотом, анализы уходящих газов показывают сотни ppm (“пи-пи-эм”) угарного газа. Пламя внутри трубы, приводит к её повышенному нагреву. Всё это довольно нежелательные явления.

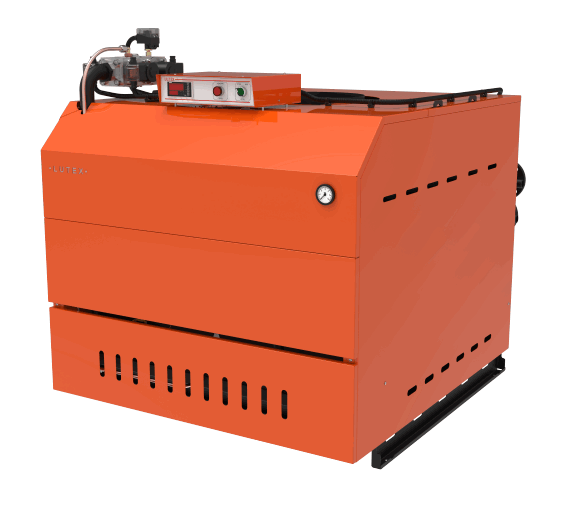

В связи с этим у меня появилась мысль, что такой проскок можно если не предотвратить, то хотя бы ликвидировать сразу же после его возникновения. Для этого нужно создать воздушный поток, направленный на фронт котла, точнее, на вертикальные щелевые отверстия внизу обшивки):

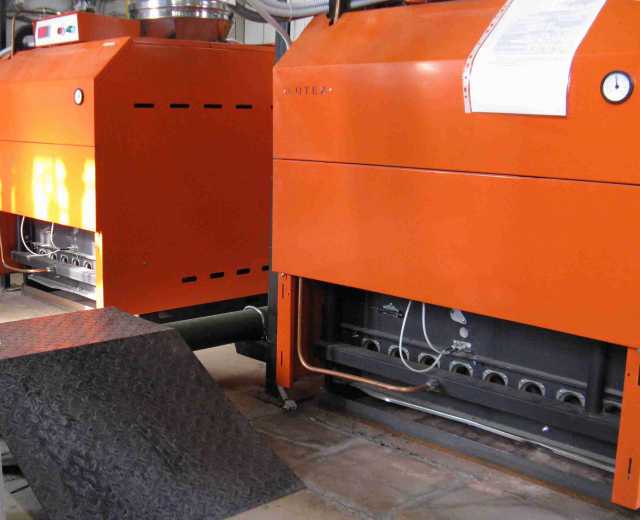

Предполагаю, что создаваемый напор увеличит расход первичного воздуха и вместе с газовоздушной смесью вынесет пламя из огневой трубы наружу через газовыпускные отверстия. Возможно, для получения эффекта понадобится снять эту крышку.

В качестве вентилятора было бы удобно использовать напольный трёхскоростной вентилятор (без штатива). Чтобы не увеличивать попусту потери тепла с уходящими газами основную часть времени этот вентилятор может работать на минимальной скорости. В момент открытия газового клапана основной горелки он может включаться на максимальную скорость. Обратное переключение – через несколько секунд.

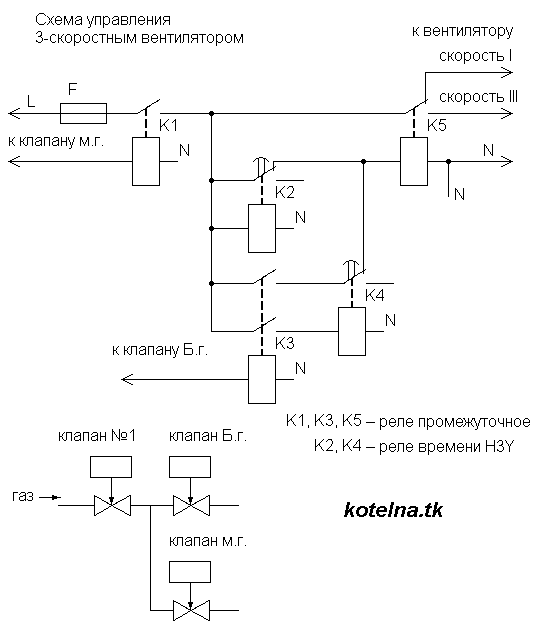

Схема управления трёхскоростным вентилятором:
