Подогреватели сетевой воды (сетевые водоподогреватели) в котельной “Элеваторная” – пластинчатые одноходовые с противоточным движением воды.

Режимные испытания проводят во время отопительного сезона.

Цель испытаний – оценка чистоты теплопередающих поверхностей косвенным методом*.

Водоподогреватели испытывают по одному. В ходе опыта в установившемся режиме одномоментно измеряют тепловой поток через водоподогреватель и температуру воды в трубах около его портов.

Ориентировочная продолжительность испытаний обоих водоподогревателей – полтора часа.

Для обработки данных используют расчёт-шаблон “Рапорт о теплообмене водоподогревателя”** (“лист” Excel).

Инструкция по проведению режимных испытаний сетевых водоподогревателей

1 Подготовительные операции.

1.1 В работе оставляют один котёл: котёл-насос №1. Для этого на общекотельном щите переключатель ПУСК КОНТРОЛЛЕРА КАСКАДА КОТЛОВ–ВКЛ–ОТКЛ поворачивают в положение ОТКЛ.

1.2 Полностью “открывают” трёхходовой клапан.

1.2.1 Для этого на общекотельном щите переключатель РЕГУЛИРУЮЩИЙ КЛАПАН ТЕПЛОСЕТИ–АВТ–РУЧН поворачивают в положение РУЧН.

1.2.2 Здесь же переключатель РЕГУЛИРУЮЩИЙ КЛАПАН ТЕПЛОСЕТИ–ОТКР–ЗАКР поворачивают в положение ОТКР.

1.3 У водоподогревателя, не участвующего в опыте, закрывают затвор перед правым нижним портом.

1.4 Запускают котёл-насос №1.

1.4.1 Для этого на щите котла №1 кнопками ПУЛЬТ УПРАВЛЕНИЯ задают температуру воды на выходе котла 100°C.

1.4.2 Здесь же переключатель НАСОС ЦИРКУЛЯЦИИ–АВТ–ОТКЛ–РУЧН поворачивают в положение РУЧН.

1.4.3 Здесь же переключатель РЕЖИМ УПРАВЛЕНИЯ КОТЛОМ–МЕСТН–ДИСТ поворачивают в положение МЕСТН.

1.4.4 Здесь же переключатель КОТЁЛ–СТОП–ПУСК поворачивают в положение ПУСК. Горелка должна начать розжиг.

1.4.5 Управление теплопроизводительностью переводят в ручной режим: на пульте управления горелкой нажимают и удерживают нажатой кнопку F (“fuel”) до появления на ЖКИ индикации LoAd.

1.4.6 Устанавливают такой процент нагрузки котла, при котором температура воды на его выходе будет не менее 80°C.

2 Проведение опыта.

2.1 В течение получаса дожидаются стабилизации параметров.

2.2 На бланке записывают показания средств измерений (“t IR” – показания инфракрасного термометра).

2.3 Переходят к испытаниям следующего водоподогревателя.

2.3.1 Открывают все затворы около его портов.

2.3.2 Закрывают затвор перед правым нижним портом уже испытанного водоподогревателя.

2.3.3 Опыт проводят аналогично по пунктам 2.1, 2.2.

3 По окончании опытов возвращают органы управления в предыдущее положение.

3.1 На пульте управления горелки котла №1 нажимают одновременно пару кнопок ESC (правую пару кнопок) и удерживают их нажатыми в течение 3 с (до прекращения мигания индикации на ЖКИ).

3.2 На щите котла №1 возвращают управление насосом котла в режим АВТ.

3.3 Здесь же возвращают управление котлом в режим ДИСТ.

3.4 На общекотельном щите переключатель ПУСК КОНТРОЛЛЕРА КАСКАДА КОТЛОВ–ВКЛ–ОТКЛ поворачивают в положение ВКЛ.

3.5 Здесь же возвращают управление трёхходовым клапаном в режим АВТ.

4 Данные, полученные при испытаниях водоподогревателя, обрабатывают на компьютере с помощью программы электронных таблиц “Excel”.

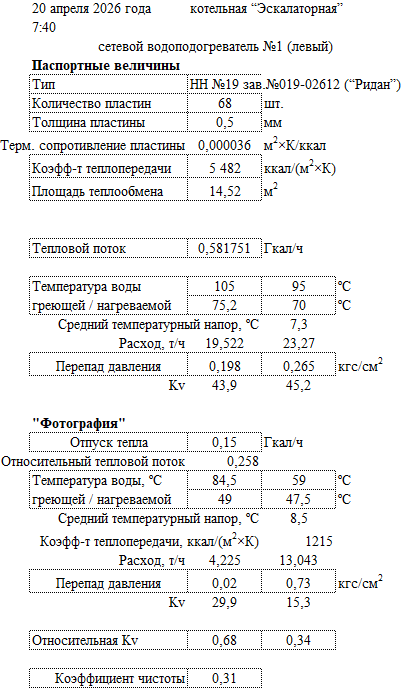

4.1 Предварительно на “листе” Excel размещают расчёт-шаблон “Рапорт о теплообмене водоподогревателя”**.

4.2 Паспортные характеристики водоподогревателя и полученные данные вводят в соответствующие жёлтые клеточки Excel (“ячейки”).

При вводе перепада давления греющей воды к разности показаний манометров “P1 – P2” прибавляют “0,07” для компенсации напора 0,7-метрового водяного столба между портами.

При вводе перепада давления нагреваемой воды к разности показаний манометров “P2.1 – P1.1” прибавляют “минус 0,07” для компенсации напора 0,7-метрового водяного столба между портами.

В расчёте нет макросов: итог вычислений появляется сразу же после ввода данных.

4.3 В самом низу “рапорта” находят параметр “Коэффициент чистоты”. Коэффициент чистоты нового водоподогревателя – 1. Понижение этого коэффициента до 0,7 указывает на необходимость чистки теплопередающих поверхностей.
