Схемотехника автоматизированных индивидуальных тепловых пунктов
(зависимое присоединение системы отопления)


Тепловые схемы АИТП можно разделить по технологии на два вида и несколько подвидов.

А. Тепловая схема АИТП, в которой обеспечивается постоянство расхода сетевой воды.
Пример схемы с постоянным расходом сетевой воды:
Автоматическое регулирование в элеваторном ИТП (регулирование пропусками)

Б. Тепловая схема АИТП, в которой расход сетевой воды изменяется.

Рекомендации по выбору безэлеваторной тепловой схемы для регулирования температуры воды в системе отопления

♦ Условия №1: температурный график прямой сетевой воды лежит выше всего температурного графика подачи системы отопления; располагаемый напор для системы отопления превышает её расчётный напор более чем на 5 м вод.ст.
Схема с двухходовым клапаном, регулирующим расход сетевой воды, и насосом на перемычке:



Регулирующий клапан на выходе насоса – балансировочный.

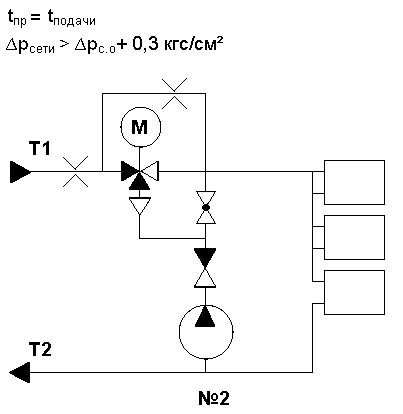

♦ Условия №2: температурный график прямой сетевой воды лежит не выше всего температурного графика подачи системы отопления; располагаемый напор для системы отопления превышает её расчётный напор более чем на 5 м вод.ст.
Схема с трёхходовым клапаном и насосом на перемычке:

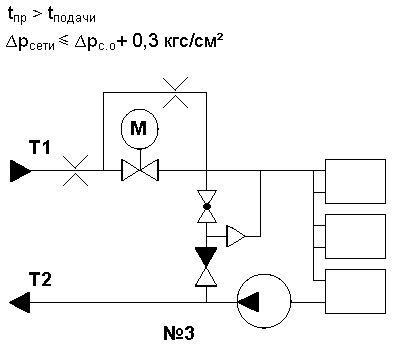

♦ Условие №3 (единственное): располагаемый напор для системы отопления не превышает её расчётный напор более чем на 5 м вод.ст.
Схема с двухходовым клапаном, регулирующим расход сетевой воды, и насосом на подающем или обратном трубопроводе системы отопления:





По-видимому, благодаря прямолинейной зависимости Kv от хода штока, в схеме с насосом на перемычке можно получить почти прямолинейное изменение расхода подмешиваемой воды. Ниже приведён результат подобного расчёта:




Ещё один пример схемы с переменным расходом сетевой воды: “Автоматическое регулирование в ИТП с предвключенным водоподогревателем” (плавное регулирование)

the Peace of "I",

Вячеслав Штренёв
