После зимнего перерыва весной 2025 года одна из горелок WG30N/1-C неожиданно отказалась запускаться. Как обычно, с появлением команды “пуск” эта горелка проходила этапы розжига. Но на этапе 4 происходил какой-то “сброс”: на отсчёте “16” дутьевой вентилятор выключался, появлялась надпись “TEST”, и всё начиналось с начала. После нескольких таких циклов появлялся сигнал “авария горелки”, на ЖКИ возникала индикация “F71H”.

В инструкции по монтажу и эксплуатации горелки про такого рода индикацию написано следующее: “70...79 – Внутренняя ошибка устройства (тест на недостаточное напряжение и на короткое замыкание (pin-тест) и т.д.)”.

Можно было предположить, что “устройство”, в котором происходит такое тестирование – это “менеджер горения”. В данном случае это W-FM 20 (2010 г.в.): “W-FM 20 V3.11, MPA20.02 S02 V3.11”.

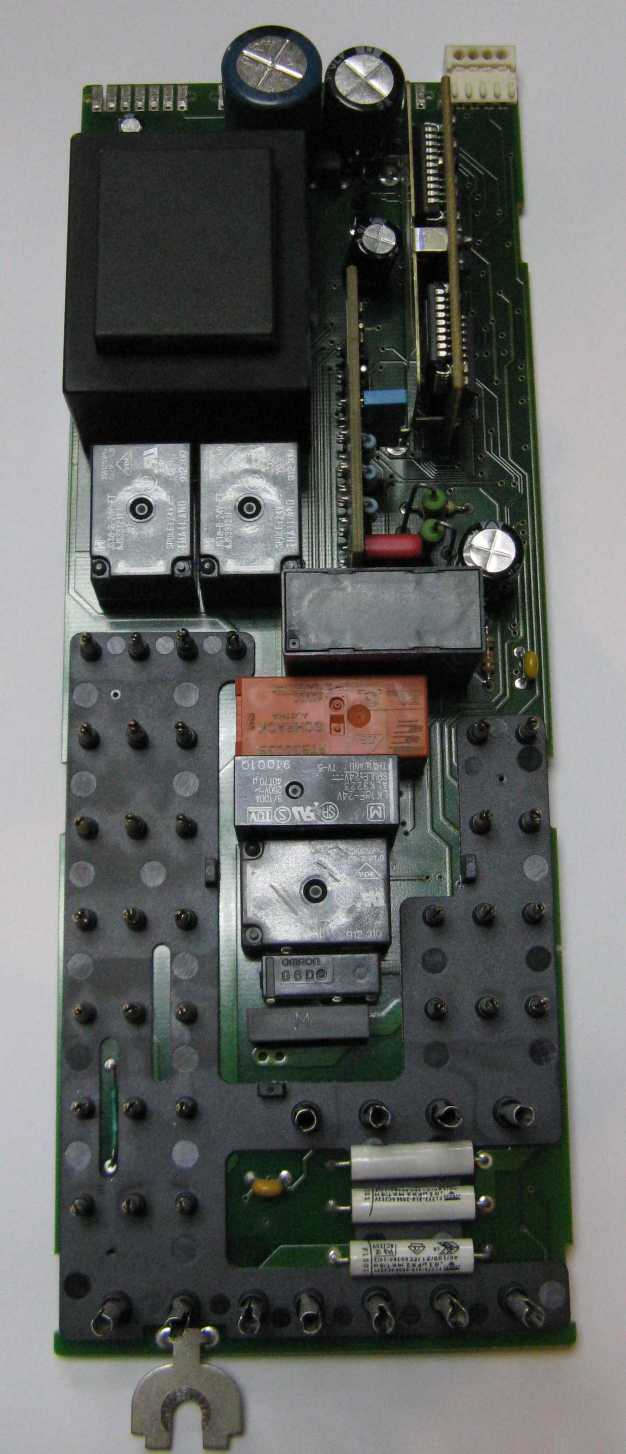

Задняя и передняя части корпуса “менеджера” стыкуются друг с другом с помощью шести скрывающихся внутри защёлок. Из левого и правого бортиков передней части корпуса торчат квадратные кольца, а на бортиках задней части для них есть выступы. В корпусе размещена кросс-плата с двумя припаянными к ней маленькими платами. На краях кросс-платы видны выемки под защёлки:

После извлечения этой кросс-платы я попытался измерить ёмкость находящихся на ней электролитических конденсаторов. Для этого был использован прибор MY6243 (“Mastech”). Он показал, что у конденсатора “4,7 мкФ×400 В” (“Hitano”) ёмкость практически нулевая:

Даже с выпаянным конденсатором MY6243 повторил свои показания. А вот глядя на ЖКИ обычного мультиметра, можно было сделать вывод о том, что этот конденсатор способен заряжаться (на пределе измерений “2000 кОм”). Думаю, показания измерителя ёмкости можно объяснить высоким внутренним последовательным сопротивлением конденсатора.

В качестве замены был выбран металло-плёночный конденсатор “JB” как более надёжный вариант:

К сожалению, имеющийся конденсатор на 630 вольт оказался великоват, и у передней части корпуса пришлось сделать под него отдулину. Зато горелка заработала как ни в чём не бывало.
