Бытовой котёл с приготовлением горячей воды: устранение “дёрганья” горелки

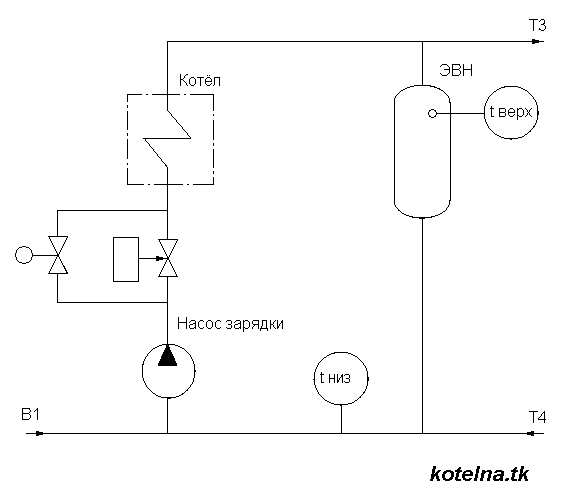

Летняя работа газового котла может вызывать у жильцов некоторое раздражение. Причина проста: за любым открыванием крана горячей воды незамедлительно следует розжиг горелки. Очевидно, для того, чтобы избавиться от этого явления, необходимо использовать бак-аккумулятор горячей воды (теплоаккумулятор). Сравнительно недорогой вариант такого напорного бака – емкостной электроводонагреватель (ЭВН). Пуск насоса зарядки этого мини-теплоаккумулятора должен выполняться по температуре воды внутри бака, остановка – по температуре воды на участке между входами:


Показанный на тепловой схеме “регулирующий клапан” – это дросселирующее устройство любого вида. Его пропускную способность выбирают минимально достаточной для получения розжига при запуске насоса зарядки. Например, им может быть кран 11б18бк (Kv на проход – в пределах 0,8?).
Соленоидный клапан в своём закрытом состоянии препятствует попаданию холодной воды в трубопровод Т3 как при неработающем насосе зарядки, так и в первые секунды после его пуска. Эта выдержка времени сводит к минимуму проскок холодной воды во время розжига.

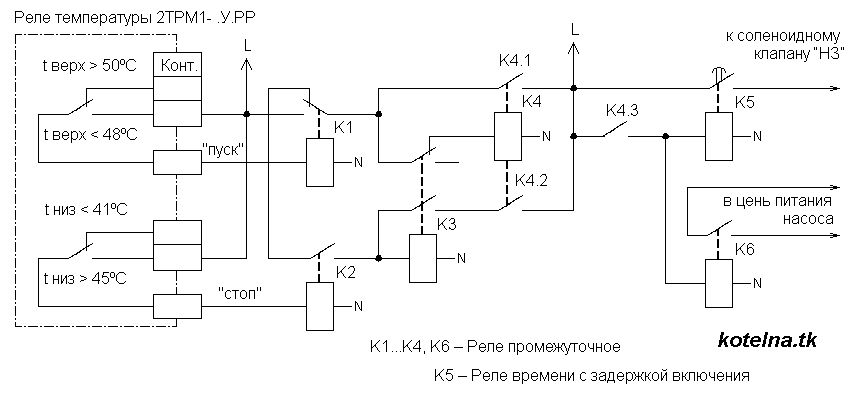

Блок управления. Схема электрическая принципиальная:

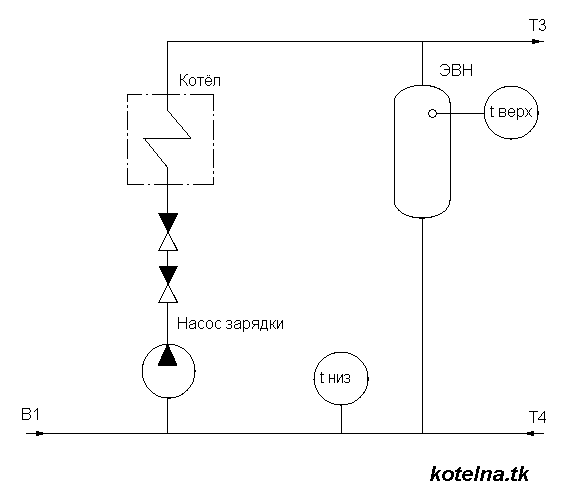

Обычно при включении соленоидного клапана бывает слышен щелчок. В связи с этим предпочтительной может оказаться простейшая тепловая схема, без соленоидного клапана. В качестве барьера для перепуска холодной воды желательно поставить один-два обратных клапана (поворотных) – своего рода регулятор перепада давления:



Расчёт порогов срабатывания реле температуры raschyot_nastroek_2trm1.xls
33 кБ


В этом расчёте “t пуск” – результат вычитания семи градусов из “t вых котла”.
“t стоп” вычисляется по следующей формуле:

t стоп = t вых – (t вых – t хв)×Qmin/ Qmax

Расчётный расход нагреваемой воды через котёл (подачу насоса зарядки) вычисляют, исходя из его максимальной теплопроизводительности Qmax и разности температур “t вых – t хв”.

Таким образом, во время длительного водоразбора пуск насоса зарядки неизбежно вызывает скачки температуры горячей воды. Выглядеть это может так. Человек открывает кран горячей воды, и при выключенной горелке к смесителю идёт горячая вода с температурой 55 градусов (здесь и далее приведены ориентировочные величины). Со временем температура горячей воды плавно понижается до 48 градусов. Запускается насос зарядки. На пару секунд температура подаваемой горячей воды падает до 20 градусов: это из котла выходит остывшая вода. Затем температура подскакивает до первоначальных 55 градусов.
Что касается первого явления, то его можно устранить с помощью соленоидного клапана: выше об этом уже написано. А для того, чтобы уменьшить скачок температуры, желательно задействовать трёхходовой клапан-терморегулятор прямого действия.

Вместо щёлкающего соленоидного клапана можно поставить второй насос. Например, в качестве рециркуляционного:

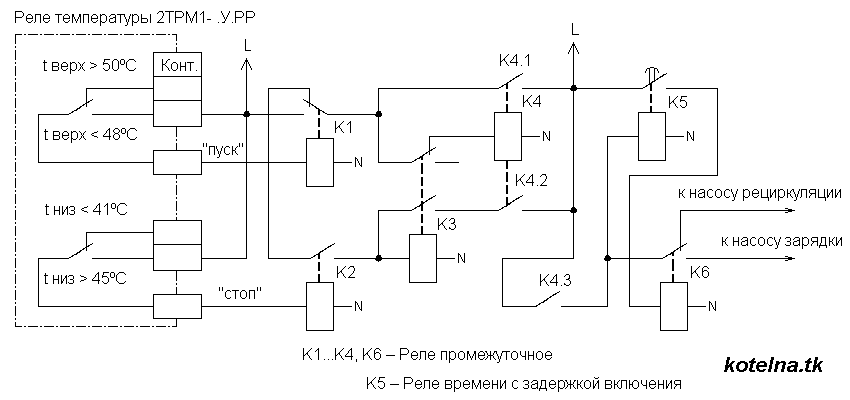

В схеме блока управления для переключения насосов нужно будет немного изменить логику работы выходных реле:



the Peace of "I",

Вячеслав Штренёв
