На случай аварии электроснабжения можно смонтировать систему отопления под естественную циркуляцию, но с котловым насосом. Думаю, что для этого насоса нет необходимости предусматривать байпас с каким-то особенным обратным клапаном: неподвижное рабочее колесо несущественно ослабит естественную циркуляцию. Для временного режима это приемлемо. Единственно что, DN насоса лучше выбрать как можно ближе к DN труб.

В случае пропадания напряжения желаемую интенсивность отопления подбирают настройкой регулирующего реле температуры у котла (энергонезависимого).

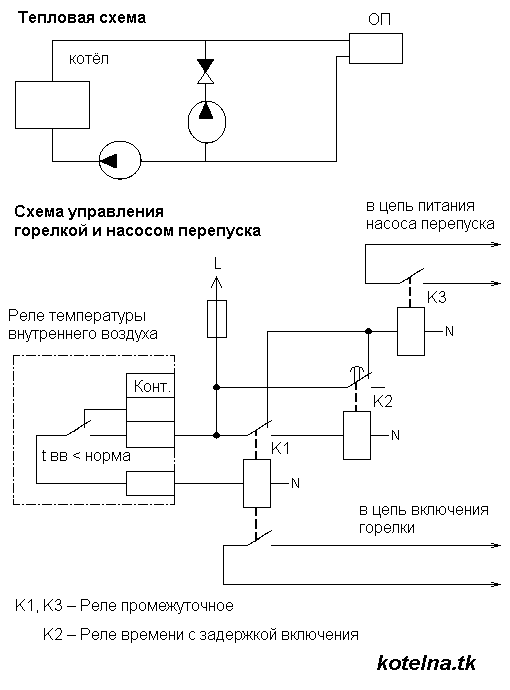

При наличии напряжения котловой насос работает непрерывно. Управление тепловой мощностью – автоматическое. Это включение–выключение горелки (котловое реле температуры, реле температуры схемы управления), включение–выключение насоса перепуска (“насоса на перемычке”). Всего возможны три комбинации их работы.

Команда “включить горелку” появляется на выходе схемы управления по сигналу реле температуры внутреннего воздуха. Если в течение 15 минут это реле температуры не восстанавливает своё состояние, то команда “включить насос перепуска” снимается. При нормализации температуры горелка выключается, а насос перепуска, наоборот, включается.

Котловой насос и насос перепуска одной модели, они идентичны. Предпочтительны насосные агрегаты, способные формировать восходящую характеристику “напор–расход”: регулирование “Δp= f(q_v)”. Благодаря такой характеристике расход воды через котёл будет изменяться более чем в два раза – это своего рода количественное регулирование.

К примеру, если взять котёл с пропускной способностью Kv30, два насоса “Shinhoo Master S” (режим “PP1”), обратный клапан в линии перепуска Kv15 и систему отопления Kv5, то по расчёту выходит,

что при работе одного лишь котлового насоса расход воды в контуре – 2,5 м³/ч,

а при работе обоих насосов расход воды через котёл – 1 м³/ч, через систему отопления – 1,9 м³/ч.

Таким образом получается, что при увеличении теплопроизводительности увеличивается расход воды как через котёл, так и через отопительные приборы. И это логично.

При необходимости регулирования температуры воды по температуре наружного воздуха можно использовать двухпозиционный регулятор температуры 2ТРМ1 (“Овен”). О способности “старого” 2ТРМ1 поддерживать температуру по прямолинейному температурному графику мною написано на форуме АВОК: 2ТРМ1 – для “погодного регулирования” (регулятор “Овен” 2ТРМ1.У, два преобразователя температуры с токовым выходом).
